iES-F10配電線路故障定位系統終端設備​

配電線路故障定位系統終端設備，應用無線通信技(jì )術，可以實現故障的快速定位，減少故障巡查和故障處理時間，适用于 10kV 配電系統，尤其是一些不帶開關、或原為手動開關不準備（或暫不适合）改造為電動開關的架空線路。結合故障定位系統主站可以快速準确的實現對架空線路短路、接地故障的自動定位，縮短故障查找時間，極大的提高了經濟效益。

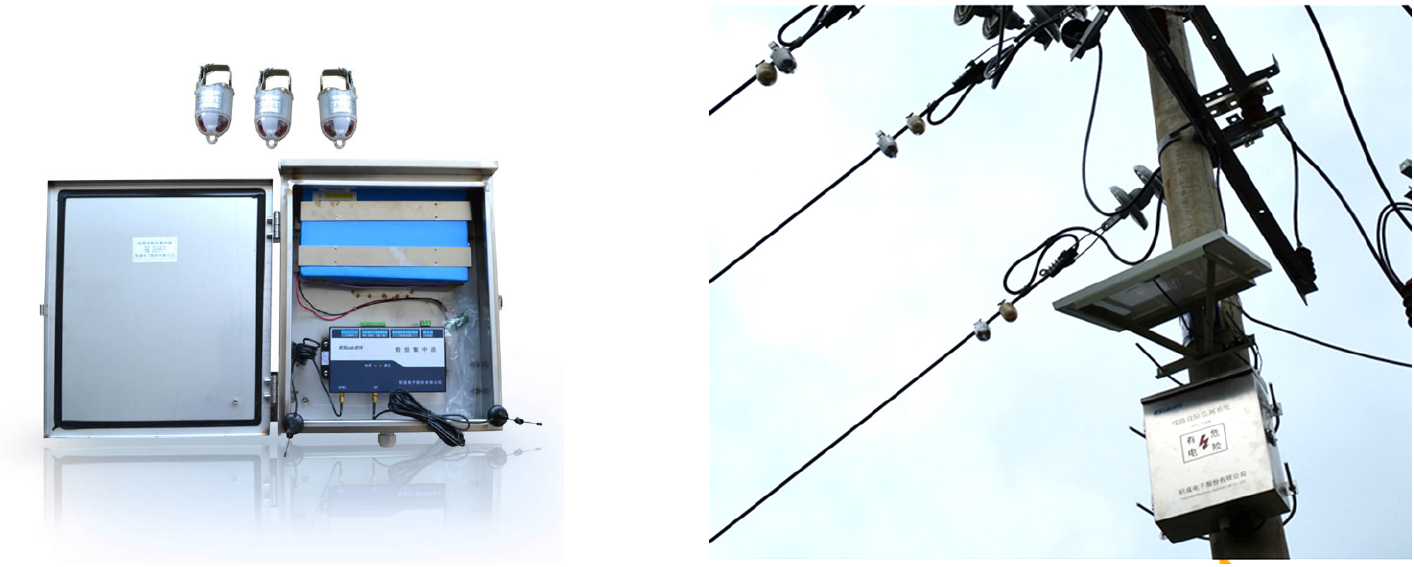

系統構成

█ 标準配置包括 3 隻短路接地故障指示器探頭以及 1 台太陽能通信主機；

█ 故障指示器探頭采集架空線路的遙測數據、以及故障遙信數據（接地故障、短路故障、故障指示器異常等信号），并通過短距離無

█ 線的方式與太陽能通信終端進行數據交互；

█ 太陽能通信終端監視故障指示器探頭的運行狀态，并對其進行遠程管理，定時向主站發送心跳信息；

█ 太陽能通信終端采用太陽能闆取電，無需外部電源，後備大容量免維護蓄電池；

█ 支持無線掌機維護；

█ 支持一次側帶電裝卸；

█ 支持短信、GPRS 通信；

█ 20 米内多套故障指示器探頭（每套 3 隻）可共用一台太陽能通信主機。

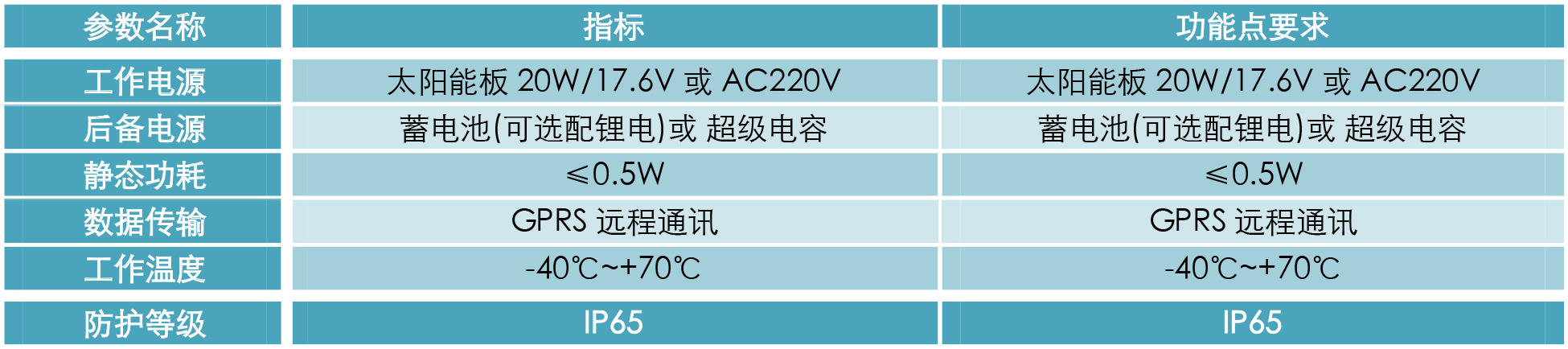

技(jì )術參數

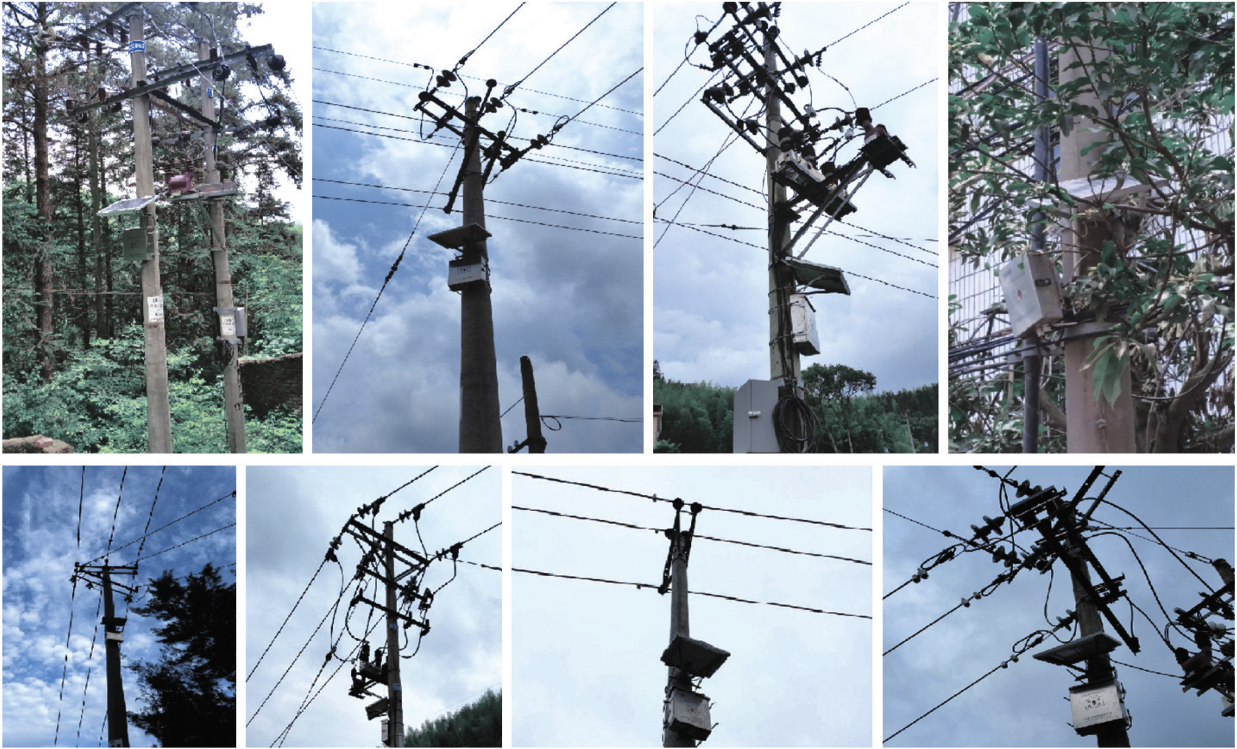

現場應用
