備自投保護

概述

備自投裝置可滿足常規變電站以及智能變電站備用電源自投功能需求，采用保護、測控一體化設計，具備完整的進線備自投、分段備自投及測控功能，并可适用于110kV及以下裝設三台雙圈變壓器、四段低壓母線的變電站，具備負荷均分功能，滿足保護及遠動雙重标準的要求。

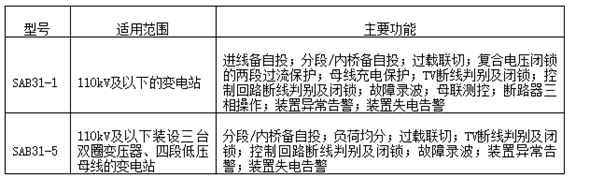

功能

技(jì )術特點

-備自投裝置動作邏輯可根據實際接線方式及定值要求整定。

-裝置除液晶顯示信息及點亮相關指示燈之外，還提供多路獨立的繼電器出口接點，用作備自投或保護的跳合閘及信号的輸出。

-裝置對外提供兩路TCP/IP以太網接口和兩路串口（以太網可選配第三路接口），支持IEC60870-5-103串口規約标準和iES-N103以太網規約。此外，以太網通訊還支持IEC61850标準應用。

-裝置具備GPS脈沖對時和IRIG-B碼對時，精度達到1ms。

-裝置人機界面友好，全中文液晶顯示，多指示燈配置，仿微機鍵盤設計，操作簡單方便，易學易用。

-裝置具備完善的曆史記錄保存功能，可對保護動作事項、開關量變位事項、遙控事項、裝置自檢事項及故障錄波進行保存，且掉電不丢失，便于故障再現及事故分析。

-裝置可連接打印機。
