iES-AMP2000 智能變電站輔助系統綜合監控平台

iES-AMP2000 智能變電站輔助系統綜合監控平台是積成電子股份有限公司針對智能變電站相關建設要求, 利用自己在電力行業多年的系統集成經驗, 開發的新一代綜合監控平台。

該平台能夠将視頻監控系統、門禁控制系統、環境監測系統、燈光控制系統、安全警衛系統、火災報警及消防系統等多個子系統完美整合，實現多系統的聯動，并與綜合自動化系統實現互聯，實現整站系統完美互動。

該平台可靈活應用于10kV-1000kV 電壓等級變電站, 并可廣泛用于交通、煤礦、石化、金融等相關行業領域，并可根據各自特點，靈活定制專屬解決方案。

主要功能特點

實時監控、自動監督

· 對全站主要電氣設備、關鍵設備安裝地點以及周圍環境進行全天候的狀态監視

· 以網絡通信（DL/T 860 協議）為核心，完成站端信息的采集和監控，并遠傳到監控中心或調度中心

統一管理、消除孤島

· 實現“數據集成、業務協同、管理集中、資源共享”的管理要求

· 實現信息的集中采集、集中傳輸、集中分析、集中應用管理

· 實現與其它系統的交互應用，消除“信息孤島”

高度開放、互通互聯

· 靈活對接其它子系統、完美實現系統間的聯動

· 具備豐富的接口類型、開放的接口規範，能夠實現多級互聯

· 兼容多個廠家的視頻設備接入，實現完美接入

· 具有豐富的接入模塊，支持接入各類協議設備

· 降低運維成本、提升經濟效益

· 提高工作效率，降低運行維護人員的勞動強度

· 科學、高效監控，實現良好的經濟效益和社會效益

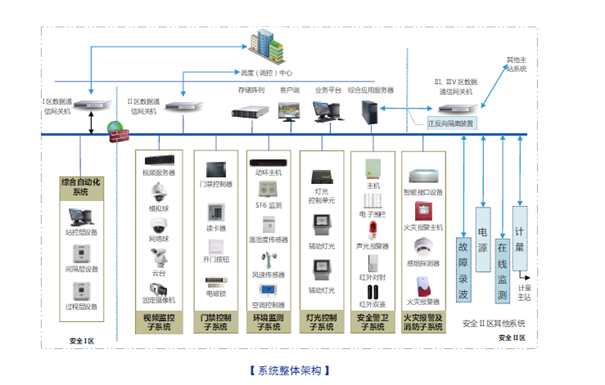

系統組成

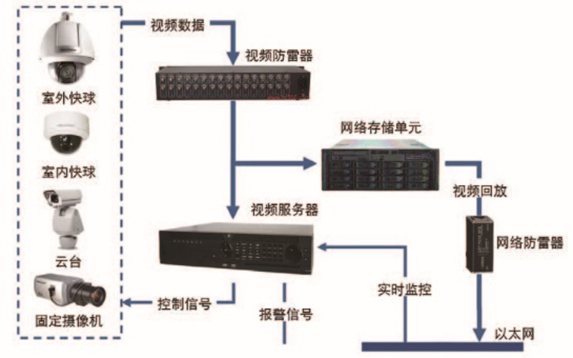

1 視頻監控子系統

視頻監控子系統是智能變電站輔助系統綜合監控平台的基礎，主要負責對全站重要電氣設備、安裝地點及周界環境進行全天候的監視，滿足用戶對運行管理的要求。另外，與環境檢測子系統、安防子系統、門禁子系統進行無縫集成，當上述子系統發生警情時，均與視頻監控子系統聯動，可以聯動雲台攝像機預置位瞬間定位到報警現場、聯動攝像機抓拍報警畫面，聯動攝像機對報警現場進行實時錄像，方便進行事後查詢取證。

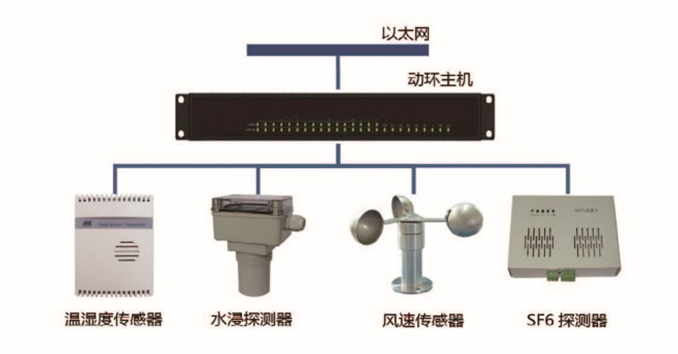

2 環境監測子系統

環境監測子系統可根據變電站的實際需求，配置溫濕度傳感器、風速傳感器、水浸探頭等環境監測設備，并這些環境信息通過信号處理單元實現數據集中上傳。并可以以電子地圖、表盤等多種方式實時顯示并記錄每個溫濕度、風速傳感器所檢測到的數值，顯示短時間段内的變化情況曲線圖。

3 安全防範子系統

對面積較小，沒有四周圍牆的變電站而言，室外主要使用電子圍欄進行入侵防範，室内使用紅外雙鑒探測器來實現室内防盜報警檢測功能。當有人試圖非法入侵時，電子圍欄、雙鑒探測器能夠檢測到異常，同時發出報警信号給視頻監控子系統，由視頻監控子系統實現聯動，通過視頻監控進一步監控現場情況。

對于有圍牆的變電站而言，室外需要使用紅外對射探測器或電子圍欄，對變電站的周界進行報警防範。紅外對射設備監測變電站周界的闖入情況；電子圍欄不但可以檢測闖入情況，還可以起到一定的阻擋防範和威懾作用。當發生防盜報警時，聯動視頻進行進一步的監視。

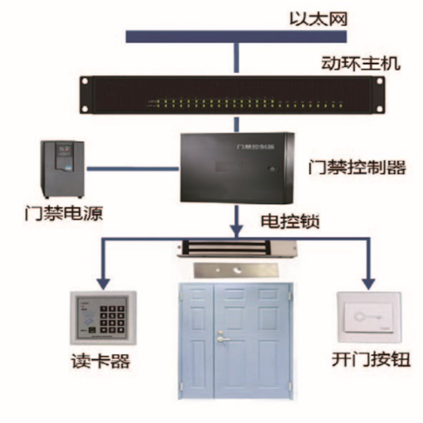

4 門禁管理子系統

門禁管理子系統，主要負責記錄人員出入情況，通過授權，持卡人可以通過刷卡，進出不同的變電站，電子門禁系統與傳統機械鎖共同使用，确保前端變電站進出安全。在監控中心，集中管理軟件集成了門禁管理功能，可以浏覽門禁記錄，查詢門禁事件，通過設置實現門禁聯動集中布撤防功能表，軟件遠程開門。真正做到門禁系統與環境監測、視頻、報警、控制多種功能無縫集成。

5 智能燈光控制子系統

智能燈光控制子系統與視頻子系統的視頻服務器相連，通過雲台控制協議實現與對應攝像機的燈光聯動控制。

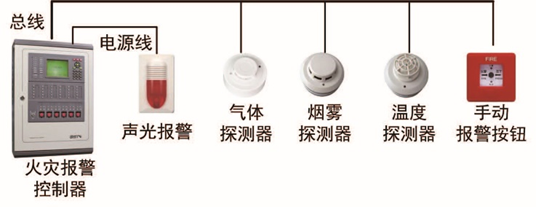

6 火災報警子系統

火災報警子系統是實現火災早期探測并發出火災報警信号的系統，一般由火災觸發器件（火災探測器、手動火災報警按鈕、部分監視模塊）、聲光報警器、火災報警控制器等組成。
