變電站仿真綜合測試系統

積成電子股份有限公司根據多年主站建設經驗，自主研發變電站仿真綜合測試系統，能夠解決新建變電站與調度主站在網絡建設未完成情況下的信号調試問題。該系統應用于變電站調試現場模拟主站功能，實現四遙信息及告警直傳收發調試，出具變電站調試報告。該系統的應用極大地節省了變電站信号調試時間、提高變電站信号調試效率，并能夠提前、快速檢查變電站通信規約的正确性及信号的準确性。

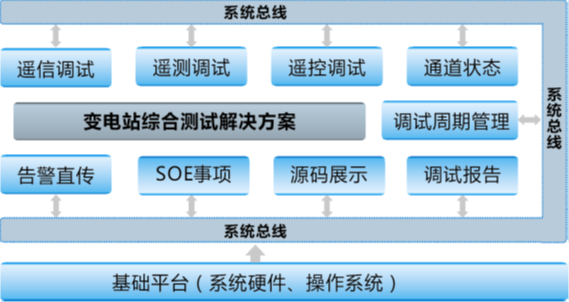

【 系統邏輯圖 】

系統特點：

便攜性

• 産品規格為：36cm*36cm*15cm，重量約5公斤，方便攜帶至各種不同調試現場進行調試。

易用性

• 提供點表一鍵式導入/ 導出功能，系統界面展示直觀、易操作。

可靠性

• 系統硬件外殼堅固耐磨，性能穩固，環境适應性強。

• 系統軟件設計性能可靠，提供遙控操作安全機制，保證遙控信息正确可靠下發，避免誤操作。

安全性

• 系統設計滿足《電力監控系統安全防護規定》的有關規定，采用完備的安全技(jì )術，建立全面的安全管理體系。

功能豐富

• 遙信、遙測事項信息調試及展示功能、模拟遙控功能、通道狀态顯示及源碼展示功能、告警直傳及SOE 調試及展示功能、調試信息打印輸出功能，可根據調試過程出具變電站調試報告。

标準化

• 系統設計遵循統一的國際、國家、行業和國網公司企業标準，提供多種不同标準規約支持。

衍生産品

• 系統硬件具備另一類衍生産品：自帶顯示屏的調試機，可以集成顯示屏及鍵盤鼠标，方便現場調試。

解決問題：

時間保障

• 新建變電站通訊鏈路建設一般相對滞後，主子站聯調時間較為緊張。系統應用于變電站現場，在通訊鏈路建立完成之前，提前進行信号調試等工作，為主子站聯調提供充分時間保障。

信号驗證

• 提供四遙信号驗證功能，提前處理變電站信号采集錯誤，減少調試周期，提高調試效率。

規約驗證

• 系統集成多種标準規約，提供通信規約源碼分析工具，快速驗證變電站通信規約正确性。

過程管控

• 對新建變電站所有信号的調試過程進行規範化管控，根據調試過程生成調試記錄與報告。

功能說明：

信号調試

• 遙信調試：接收變電站遙信變位信息，進行模拟事項報警。展示遙信當前值，遙信變位時間，最近變位時間。支持手動進行單事項、全部事項報警确認。

• 遙測調試：接收變電站遙測變位信息，進行模拟事項報警。展示遙測當前值，遙測變位時間，最近變位時間。支持手動進行單事項、全部事項報警确認。

• 告警直傳與SOE 事項調試：顯示不同通道的具體事項。支持單事項、多事項告警确認。支持事項查詢及清除功能。

模拟遙控

• 支持遙控操作。可靈活配置遙控控制參數，模拟調度主站進行開關、刀閘及變壓器的遙控和遙調。

通道狀态展示

• 系統提供雙網卡模式，支持多通道調試，提高調試效率。通道狀态信息實時顯示，有助于故障信息調試。

源碼展示

• 提供多通道源碼展示界面。展示上行及下行通信源碼，源碼顯示清晰，有助于分析通信規約正确性。

調試報告管理

• 記錄調試過程及結果自動生成調試報告，支持調試報告信息回讀，調試報告打印。
